Présentation du produit

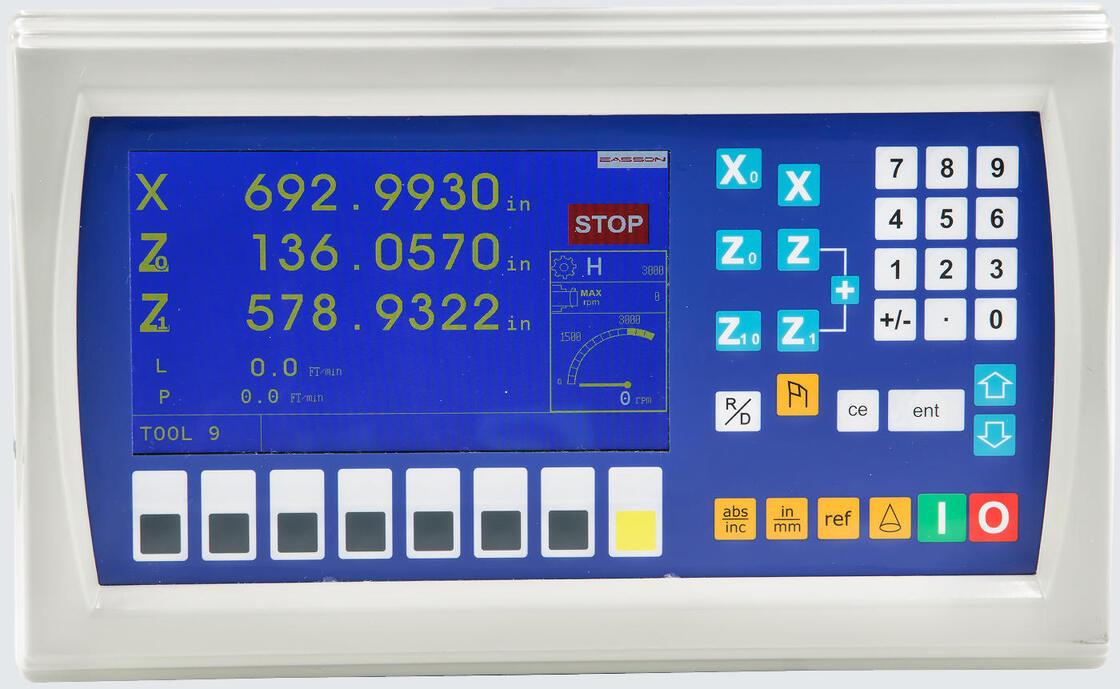

Le Système de lecture numérique pour tour à vitesse constante Easson ES-14B est un afficheur numérique LCD professionnel conçu spécifiquement pour les applications d'usinage de précision sur tour prédéfinie.
Contrairement aux afficheurs numériques traditionnels qui n'affichent que la position de l'axe, l'ES-14B intègre le contrôle de la vitesse de rotation de la broche, la surveillance de la vitesse de coupe linéaire de surface et le retour d'information de l'encodeur, permettant à l'opérateur de maintenir des conditions d'usinage optimales pendant les opérations de tournage.
Le système prend en charge le contrôle de vitesse de surface constante (CSS), permettant à la vitesse de rotation de la broche de s'ajuster automatiquement en fonction du diamètre de la pièce pendant l'usinage. Cela garantit que la vitesse de coupe reste constante, améliorant la qualité de la finition de surface et la durée de vie de l'outil.
L'ES-14B DRO émet un signal de commande 0-10V vers l'onduleur de broche, permettant une régulation directe de la vitesse de rotation de la broche pour les modes de commande automatique et manuelle prédéfinie.
Avec ses fonctions intelligentes spécifiques aux tours telles que la sommation de l'axe Z, la mémoire de décalage d'outil et la commutation d'affichage rayon/diamètre, l'ES-14B améliore considérablement l'efficacité de l'usinage et réduit les erreurs de l'opérateur.
Conçu pour les environnements industriels, le système DRO est conforme aux normes CEM internationales, garantissant un fonctionnement fiable dans les ateliers de machines-outils.
Caractéristiques principales
Contrôle de vitesse de surface constante (CSS)
Le système de lecture numérique ES-14B ajuste automatiquement la vitesse de la broche en fonction du diamètre actuel de l'axe X pour maintenir une vitesse de coupe constante pendant les opérations de tournage.
Cette fonction améliore :
-
l'efficacité de l'usinage
-
la stabilité de coupe
-
la durée de vie de l'outil
-
la qualité de la finition de surface
Touches et boutons de fonction principaux
Contrôle automatique et manuel du régime moteur
Le DRO propose deux modes de contrôle de la broche :
Mode RPM AUTO
La vitesse de la broche est contrôlée automatiquement selon la vitesse de coupe linéaire de surface prédéfinie.
Mode RPM MANUEL
La vitesse de la broche est contrôlée à l'aide du bouton de réglage de vitesse du DRO.
Ce système de contrôle flexible permet aux opérateurs de choisir le mode de fonctionnement le plus adapté en fonction de la tâche d'usinage.
Commande d'onduleur de broche 0-10V
L'ES-14B émet un signal de commande analogique 0-10V directement vers l'onduleur de broche, permettant un contrôle électronique précis de la vitesse de la broche.
Cela permet une intégration transparente avec les systèmes d'entraînement de tour modernes.
Affichage de la vitesse de coupe linéaire de surface
Le DRO affiche directement la vitesse de coupe linéaire (m/min) pendant l'usinage, permettant aux opérateurs de surveiller les conditions de coupe en temps réel.
Fonction de sommation des axes Z et Z1
Pour les grands tours équipés de deux règles longitudinales, l'ES-14B prend en charge la sommation des axes, permettant de combiner les lectures des axes Z et Z1 et de les afficher sous forme d'une seule valeur.
Cela améliore la précision du positionnement de l'outil.
Applications
Le système DRO à vitesse constante ES-14B est largement utilisé dans :
-
l'usinage de précision sur tour
-
les ateliers d'usinage des métaux
-
la fabrication de moules
-
l'usinage de composants automobiles
-
le tournage de composants aérospatiaux
-
la fabrication mécanique générale
Spécifications techniques
| Numéro de modèle |
ES14B CS |
| Nombre d'axes |
Quatre axes |
| Affichage de l'axe |
1µm, 5µm |
| Entrée de signal |
Signal de quadrature A / B |
| Alimentation |
110 Volts - 220 Volts |
| Poids (kg) |
2.5 |
|
Entrée maximale
|
2 Mo Hz |
| Température de fonctionnement |
0°C - 45°C |
| Température de stockage |
-40°C - 55°C |
| Humidité relative |
≤ 95% |
| Entrées |
2 ou 3 encodeurs linéaires |
| Norme CEM |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Équipement de test CEM
Pour s'assurer que tous les produits DRO Easson peuvent satisfaire la norme CEM spécifiée, nous disposons d'un ensemble complet de testeurs d'immunité ESD CEM.
Test de vieillissement
Le test de vieillissement peut vérifier si les produits présentent des défauts de processus, de conception, de matériaux, etc. Nous pouvons utiliser ce test pour réviser rapidement la conception du produit afin d'améliorer la qualité et la durée de vie du produit.
Système de lecture numérique
Les paramètres de base de l'ES-14B sont inclus ci-dessous :
| Centrage (1/2)Rayon / Diamètre pour chaque axe |
| Affichage métrique / pouces (mm / pouce) |
| Absolu / incrémental (ABS / INC) |
| Mémoire hors tension (30 sous-données) |
| 199 sous-données |
| Mémoire de référence (REF) |
| Définition des broches du port de contrôle de signal Easson CS DRO (DB9) |
N° de broche
| Nom du signal |
Description / Notes |
Broche 1 |
| Onduleur 10V |
Signal de l'onduleur (+10V) |
Broche 2 |
| Onduleur 0V |
Signal de l'onduleur (0V / GND) |
Broche 3 |
| — |
Non utilisé / Réservé |
Broche 6 |
| — |
Non utilisé / Réservé |
Broche 6 |
| — |
Non utilisé / Réservé |
Broche 6 |
| 5V (Capteur de commutation RPM) |
Alimentation +5V pour le capteur de commutation RPM |
Broche 7 |
| Capteur à effet Hall |
Entrée du signal du capteur à effet Hall |
Broche 8 |
| Signal de vitesse haute / basse |
Signal de commande de vitesse haute/basse |
Broche 9 |
| 0V (Masse commune) |
Masse pour le capteur de commutation RPM et 0V H/L |
(deux câbles de signal)Remarques / Notes de câblage |
Connexion de l'onduleur :
-
Broche 6 et Broche 9Connexion vitesse haute/basse :
-
Broche 6 et Broche 9Le DRO CS Easson prend en charge un capteur PNP normalement ouvert de 5V.
-
Broche 6, Broche 9, Broche 9Le DRO CS Easson prend en charge un capteur PNP normalement ouvert de 5V.
-
