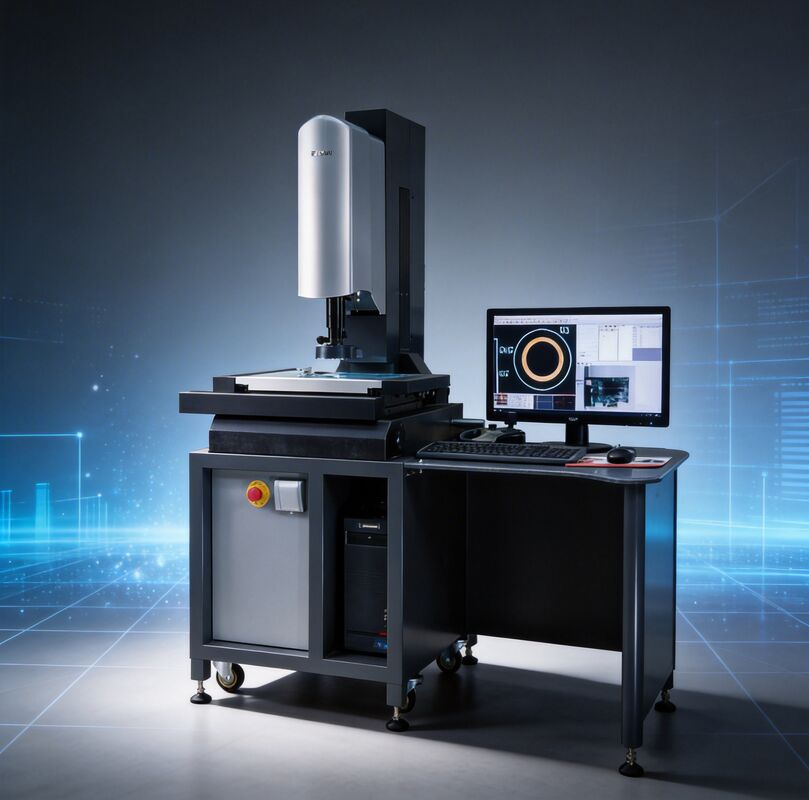

Machines de mesure visuelles de SP3020 Vmm par l'échelle linéaire absolue de l'axe 0.01um 3

Machines de mesure vidéo automatiques à vision SP-3020 avec échelle linéaire absolue à 3 axes 0,01 µm

Applications de l'appareil

La machine de mesure vidéo SPARTAN 3020 est largement utilisée dans divers domaines tels que l'électronique de précision, la technologie des wafers, les outils de coupe, les plastiques, les ressorts, les pièces d'emboutissage, les connecteurs, les moules, l'armée, la copie bidimensionnelle, le dessin, le développement d'ingénierie, les métaux et plastiques, les cartes PCB, le caoutchouc conducteur, la métallurgie des poudres, les vis, les pièces de montre, les téléphones portables, l'industrie pharmaceutique, les appareils à fibre optique, l'ingénierie automobile, l'aérospatiale, les universités, les instituts de recherche scientifique et d'autres domaines, où elle trouve un large éventail d'applications.

Principe de fonctionnement

Lorsqu'une pièce est placée sur la table de travail, son image est capturée et exportée vers l'ordinateur via l'éclairage de transmission ou de réflexion de l'appareil. Ensuite, en utilisant des fonctions logicielles telles que la vidéo, la mesure, le déplacement de la table de travail, la collecte de coordonnées, l'utilisateur peut effectuer des mesures telles que des cercles, des lignes, des distances sur la pièce.

Spécifications techniques

Caractéristiques

1. Les 3 axes X / Y / Z de l'échelle linéaire absolue sont recherchés et développés indépendamment, avec une résolution allant jusqu'à 0,01 µm

2. Objectif zoom automatique de haute précision en boucle fermée F3.

3. Contrôleur de mouvement spécialement conçu pour la machine de mesure par vision utilisant la transmission Ethernet, qui est un système efficace et fiable, peut résoudre le désavantage de la transmission USB instable.

4. Capteur CMOS SONY haute résolution du processeur d'image pour garantir que l'image est claire et sans bavures.

5. La source lumineuse supérieure utilise un système d'éclairage à contrôle indépendant partitionné en huit zones, et l'élément émetteur de lumière utilise des LED à faible atténuation pour prolonger la durée de vie.

6. Logiciel de mesure multifonction, les résultats de mesure peuvent être exportés aux formats DXF, Word, Excel, PDF et autres.

Objectif zoom automatique de haute précision en boucle fermée F3

Combiné avec l'échelle annulaire de haute précision et haute résolution développée et conçue par l'objectif F3 d'Easson, le retour de position en boucle fermée complète, y compris la fonction d'éclairage coaxial, l'erreur de répétition d'image causée par le jeu de la transmission par engrenages est éliminée pour améliorer la répétitivité de la mesure globale.

Compensation volumétrique 21 ordres

La machine de mesure par vision Easson utilisée avec le système de contrôle réseau série AR qui comprend une compensation volumétrique 21 ordres, avec une lecture d'encodeur linéaire ultra-rapide et un décodeur d'échelle absolue (EAD) intégré permettent au système série AR d'utiliser l'échelle absolue de haute précision AS-80, fournissant une mesure de haute précision et haute résolution.

Mesure 2D / 3D multipleLes machines de mesure par vision Easson de trois séries peuvent coopérer avec la sonde tactile de haute précision Renishaw du Royaume-Uni pour des mesures multiples 2D / 3D. La mesure 3D de la sonde peut être mélangée avec la mesure 2D du système d'imagerie. Le même système de coordonnées est utilisé pour les mesures 2D / 3D dans une combinaison parfaite et facile.
