Détails sur le produit:
|
| NOM: | Lecture de Digital de 2 axes pour le tour | Name modèle: | GS10 |
|---|---|---|---|
| Résolution: | 0.005mm | Longueur de mesures: | 50-1250mm |
| Alimentation d'énergie: | C.C 5V | Le signal de sortie: | TTL |
| Répétabilité: | μm ±2 | Mot-clé: | 2 axe Dro |
| Surligner: | Échelle linéaire optique de lecture de Digital,échelle linéaire optique de 1250mm Easson,Échelle de mesure linéaire de GS10 Digital |
||

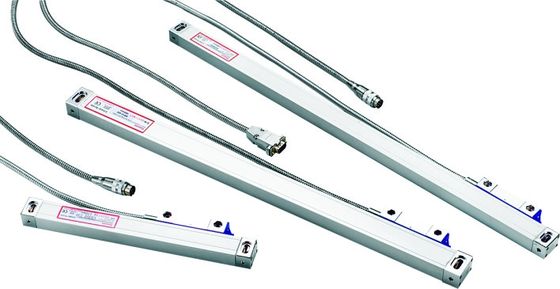

Échelle linéaire optique de lecture de Digital d'axe d'Easson 2 pour des machines-outils
Spécifications produit
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norme de mesure | Échelle en verre - période de râper : 20μm (0.02mm) | ||||||||||||
| Système de détection optique | Système infrarouge transmissif : longueur d'onde 880mm | ||||||||||||
| Système de transporteur de glissière | Système vertical de soutien de cinq incidences | système de soutien des incidences 45° cinq | Système vertical de soutien de cinq incidences | ||||||||||
| Résolution | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Voyage de mesure | 100-1200mm | Chaque 50mm par longueur Spec. | Non disponible | Chaque 50mm par longueur Spec. | |||||||||
| 1300-3000mm | Non disponible | Chaque 100mm par longueur Spec. | Chaque 50mm par longueur Spec. jusqu'à 500mm | ||||||||||
| Exactitude | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| Répétabilité | 2μm (0.002mm) | ||||||||||||
| Hystersis | 3μm (0.003mm) | ||||||||||||
| Protection | IP 53 | ||||||||||||
| Alimentation d'énergie | ± 5% de C.C 5V | ||||||||||||
| Le signal de sortie | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensions d'installation
Série GS10/GS11/GS12/GS13
Série GS20/GS21/GS22/GS23
Série GS30/GS31/GS32/GS33
Interface de connecteur
DSUB 9PIN
| PIN | TTL | 422A | ||
| Signal | Câble | Signal | Câble | |
| 1 | -- | -- | A | Jaune |
| 2 | 0V | Orange | 0V | Blanc |
| 3 | -- | -- | B | Rouge |
| 4 | LA terre | LA terre | LA terre | LA terre |
| 5 | -- | -- | R | Noir |
| 6 | Jaune | Vert | ||
| 7 | 5V | Rouge | 5V | Brown |
| 8 | B | Vert | B | Bleu |
| 9 | R | Brown | R | Gris |
DIN 7PIN
| PIN | Câble | TTL |
| 1 | Orange | 0V |
| 2 | -- | -- |
| 3 | Jaune | |
| 4 | Vert | B |
| 5 | Rouge | 5V |
| 6 | Brown | R |
| 7 | La terre | LA terre |
| Cas | La terre | LA terre |
Description de produit

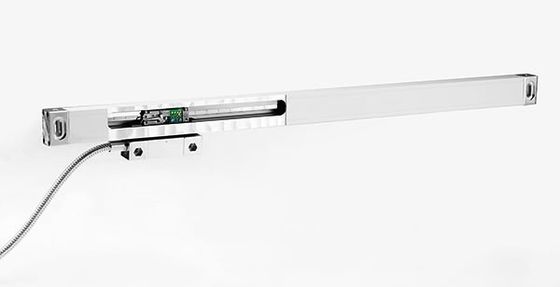

Système de mesure optique avancé
Le transporteur de glissière des échelles de série de GS, emploient une conception de cinq incidences pour le transducteur linéaire discordant optique qui a été prouvé comme conception de système la plus fiable sur le marché d'aujourd'hui.
Lecteur Head Aging Testing
Toute l'échelle linéaire d'Easson doit être essai vieillissant en 72 heures, afin de vérifier la qualité de la tête LED de lecteur et la carte PCB, s'assurent que tout la tête de lecteur a passé notre système de gestion de la qualité dans tous tous les processus de fabrication.
Calibrage 100% de laser
Tous les transducteurs discordants en verre sont individuellement inspectés et calibré par notre interféromètre interne de laser pour assurer l'exactitude de mesure conformez-vous 100% aux caractéristiques.

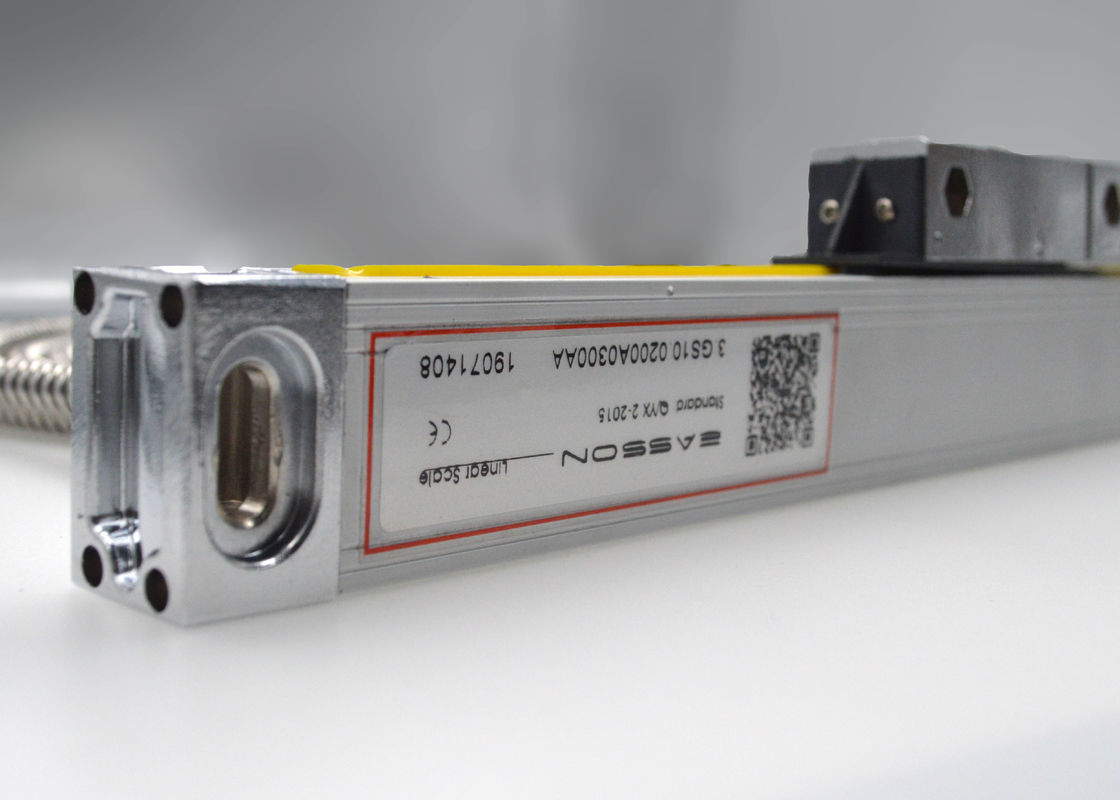

Rapport d'exactitude
Chaque échelle linéaire est imprimée avec un code de QR, qui est commode pour que les utilisateurs regardent le rapport d'exactitude de l'inspection du travail du travail.
